FORTIS

Typ

Výstupní napětí
Výstupní proud
Vstupní proud

Popis produktu

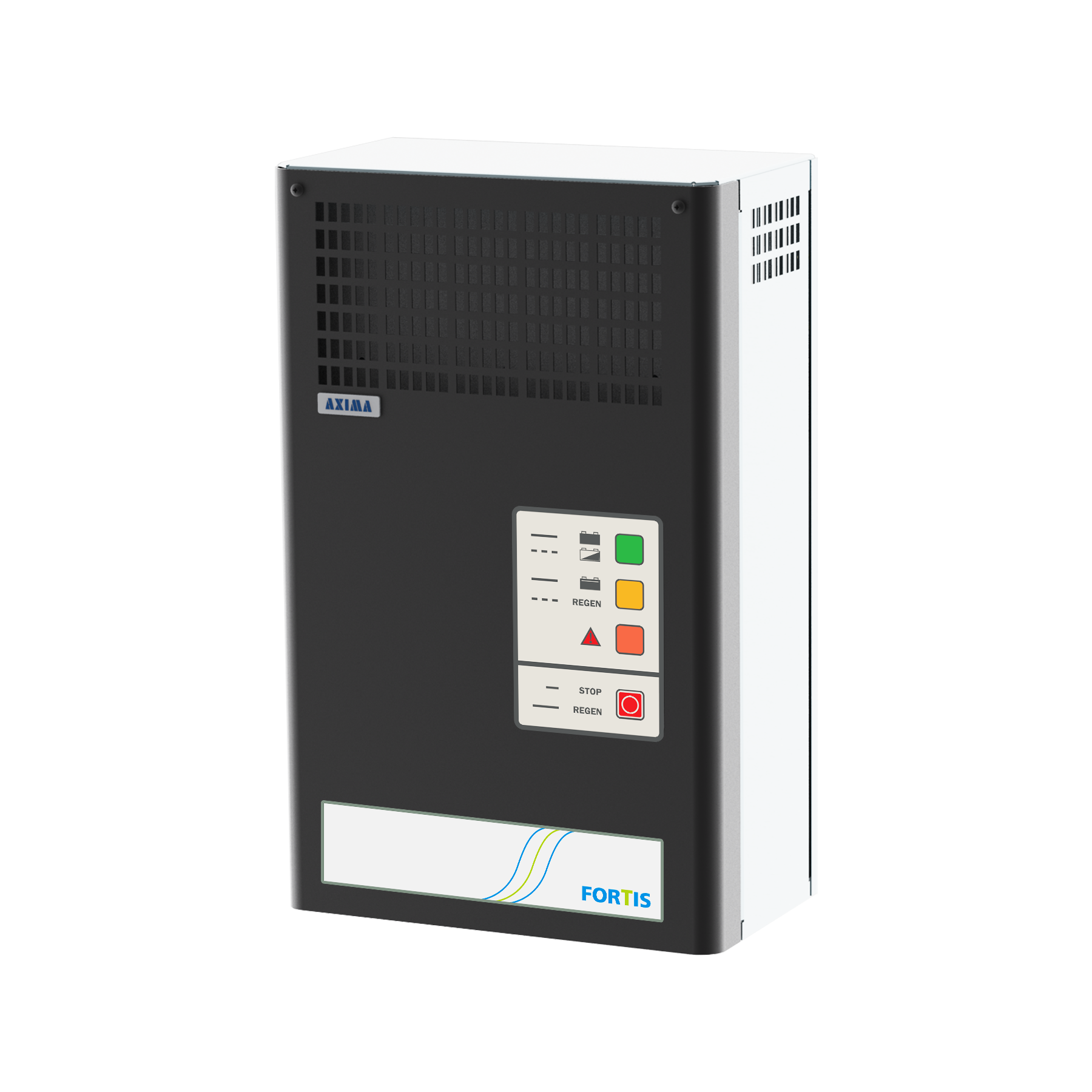

Průmyslové vysokofrekvenční nabíječe FORTIS jsou určeny pro nabíjení trakčních baterií používaných pro pohon vysokozdvižných vozíků, plošin nebo jiných elektrických zařízení vybavených bateriemi. Rozsah napětí baterií může být 12V – 96V, výstupní proud nabíječů je dle typu od 25 A. Síťové napájení je buď 230VAC nebo 3x400VAC. Nabíječe jsou řešeny modulárně, jejich základem jsou výkonové moduly řízené mikroprocesorovým řídicím systémem (ŘS) po digitální sběrnici CANBUS. Paralelním spojením těchto modulů lze dosáhnout požadovaného výkonu. Nabíječe jsou nastavitelné v širokém rozsahu kapacit baterií.

Nabíječ je určen pro cyklické nabíjení trakčních baterií, lze jej provozovat nepřetržitě. Chlazení je zajišťováno ventilátory uvnitř nabíječe. Optimalizovaná HF technologie šetří energii, urychluje nabíjení a chrání baterie. Výstupní proud je přizpůsoben kapacitě baterie, provozní stavy jsou signalizovány třemi LED-diodovými světly zabudovanými v předním panelu.

  • Snadno ovladatelný, jednoduchý a plně automatický nabíječ trakčních baterií
  • Nabíječ je konstruován pro třísměnný nepřetržitý provoz
  • Snížení nákladů na provoz
  • Vysoká spolehlivost
  • Účinnost až 95%, účiník cos φ ~1
  • Aktivní PFC a softstart
  • Verifikace baterie po připojení, automatický start
  • Odolnost proti výkyvům sítě
  • Vyhlazený nabíjecí proud
  • Regenerační nabíjení - desulfatace a ekvalizace
  • Galvanicky oddělený vstup – výstup
  • Zkratuvzdorný výstup
  • Modulární provedení

Základní specifikace

Účinnost :
až 94%
Stabilita výstupního napětí :
+-1%
Chlazení :
aktivní ventilátory
Vzduchová pumpa : Ne
Stupeň krytí :
IP20
Provozní teploty :
-10°C až +40°C
Třída ochrany :
1
Standardy :
ČSN EN 61000-6-2, ČSN EN 61000-6-4, ČSN EN 62368-1

Rozměry

Skříň Šířka Výška Hloubka X Y
FF170 302 477 169 230 515
FF250 302 477 254 230 515
FF330 302 477 339 230 515
FF550 547 477 339 499 515
FF720 717 477 339 669 515
Pokud tabulku nevidíte celou, mužete s ní pohybovat doleva/doprava
Rozměry jsou v milimetrech [mm], X a Y jsou vzdálenosti mezi montážními otvory
rozmery_skrine

Příslušenství

AXI FF SEN20DM
Senzor pro měření teploty baterie s kabelem délky 2,0m.
Detailní specifikace
AXI FF SEN37DM
Senzor pro měření teploty baterie s kabelem délky 3,7m.
Detailní specifikace
FORTIS CPU MAX
Pokročilá verze řídicího systému FORTIS, která umožňuje připojení příslušenství.
Detailní specifikace
AXI FF STOP
Externí STOP tlačítko.
Detailní specifikace
AXI FF STARTSTOP
Externí START a STOP tlačítko.
Detailní specifikace
AXI FF RAMI R/G
Rozšiřující sada pro velké nabíječe. Obsahuje: Externí signalizace červená / zelená Funkce blokace…
Detailní specifikace
AXI FF 3LED
Modulární signalizační sloupek WERMA se třemi optickými díly, zeleným, žlutým a červeným. Optická signalizace…
Detailní specifikace
AXI FF 2LED
Modulární signalizační sloupek WERMA se dvěma optickými díly, zeleným a červeným. Optická signalizace…
Detailní specifikace
AXI FF CAGE
Stojan s kolečky pro snadnou manipulaci urečný pro nabíječe. Vhodný zejména pro servisní nabíječe.
Detailní specifikace
AXI FF 720 ROBUST
Vysoký stojan pro zavěšení nabíječe.
Detailní specifikace
AXI FF 550 ROBUST
Vysoký stojan pro zavěšení nabíječe.
Detailní specifikace
AXI FF 330 ROBUST
Vysoký stojan pro zavěšení nabíječe.
Detailní specifikace
AXI FF MONO300
AXI FF MONO300 stojan pro nabíječe. Použití se skříněmi FF330, FF550 a FF720.
Detailní specifikace
AXI FF MONO200
AXI FF MONO 200 stojan pro nabíječe. Použití se skříněm FF170 a FF250.
Detailní specifikace
AXI FF 1LED
Modulární signalizační sloupek WERMA se jedním optickým dílem, zeleným. Optická signalizace umístěná na horní…
Detailní specifikace
